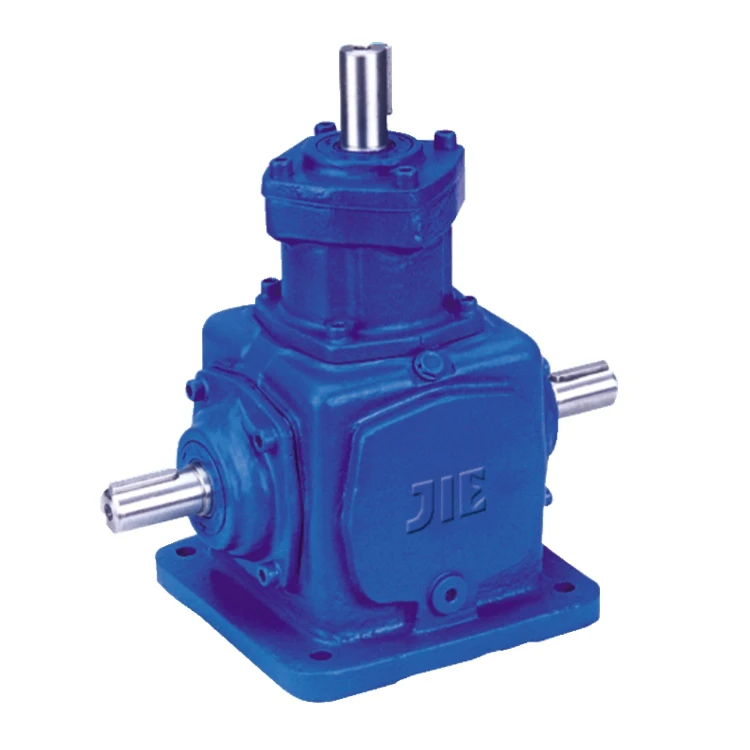

في مجال النقل الصناعي، يؤثر نظام التوجيه، باعتباره مكونًا أساسيًا لتغيير اتجاه توزيع الطاقة وعزم الدوران، بشكل مباشر على كفاءة التشغيل وموثوقية النظام الميكانيكي بأكمله. لتلبية احتياجات العملاء الشاملة من حيث سلاسة النقل، وسعة تحمل الحمولة-، وسهولة الصيانة في ظل ظروف التشغيل المعقدة، يوفر نظام توجيه التروس المخروطي الحلزوني من السلسلة T- حلاً تقنيًا منظمًا يغطي جوانب متعددة مثل الاختيار والتكوين، وتحسين الهيكل، وإدارة التشحيم، والمراقبة الذكية.
فيما يتعلق بالاختيار والتكوين، يقوم الحل أولاً بمطابقة المعلمات بناءً على خصائص التحميل ونطاق السرعة والتخطيط المكاني. من خلال تصميم المنتج المعياري، توفر سلسلة T- مجموعات متنوعة من الوحدة وعدد الأسنان ونسبة النقل، مما يدعم التوجيه المتعامد بمقدار 90 درجة وزوايا العمود المخصصة الأخرى. بالنسبة لظروف التشغيل المختلفة، يجمع المهندسون منحنيات عزم الدوران ونتائج اختبار الكفاءة للتوصية بطرق توصيل عمود الإدخال والإخراج المناسبة، مثل المفاتيح المسطحة أو الخطوط أو الأكمام التوسعية، مما يضمن صلابة ودقة محاذاة نقل الطاقة.
التحسين الهيكلي هو المفتاح لتحسين الموثوقية. يستخدم الحل -مبيتًا عالي القوة من الحديد الزهر أو الفولاذ المصبوب، مع تحسين تخطيط المقوي الداخلي من خلال تحليل العناصر المحدودة لتعزيز مقاومة الاهتزاز والصلابة. يخضع زوج التروس المخروطي الحلزوني لطحن دقيق وتشذيب جانبي للأسنان، مما يؤدي إلى منطقة اتصال شبكية موحدة تقلل بشكل فعال من الضوضاء وأحمال الصدمات. يستخدم تكوين المحمل مجموعة من المحامل الأسطوانية المدببة والمحامل الكروية ذات الأخدود العميق، والتي تتحمل القوى الشعاعية وتقاوم القوى المحورية، مما يطيل عمر ناقل الحركة. بالنسبة لظروف التحميل أو التأثير الثقيلة-، يمكن إضافة تروس انتقالية متوسطة أو هياكل تروس مزدوجة لتوزيع الأحمال اللحظية.
تم تصميم حل إدارة التشحيم ليناسب ظروف التشغيل وسهولة الصيانة. يستخدم الحل القياسي التشحيم بالرش، جنبًا إلى جنب مع ممرات الزيت الداخلية وأخاديد تجميع الزيت لضمان التشحيم الشامل لزوج التروس والمحامل. في البيئات ذات درجات الحرارة العالية-الغبار أو المنخفضة-، يتم تطبيق نظام تشحيم دوران قسري مطور، ومجهز بفلتر ووحدة مراقبة درجة حرارة الزيت لمنع دخول الشوائب وتدهور الزيت. يتم ضبط دورات الصيانة ديناميكيًا بناءً على ساعات التشغيل والمؤشرات البيئية، ويتم توفير فوهات تعبئة الزيت وصمامات الصرف والمقابس المغناطيسية للاستبدال السريع وإزالة الشوائب.
تقوم المراقبة الذكية، كامتداد للحل، بدمج أجهزة استشعار درجة الحرارة وأجهزة استشعار الاهتزاز ووحدات مراقبة مستوى الزيت في المكونات الرئيسية لجهاز التوجيه، وجمع البيانات التشغيلية في الوقت الفعلي وتحميلها إلى نظام التحكم المركزي. عند اكتشاف ارتفاع غير طبيعي في درجة الحرارة، أو اهتزاز مفرط، أو عدم كفاية التشحيم، يقوم النظام تلقائيًا بالإنذار ويمكنه إيقاف تشغيل الآلة لمنع تفاقم الخطأ.
باختصار، يعتمد حل نظام التوجيه للتروس المخروطي الحلزوني من السلسلة T- على الاختيار المعياري، ودمج التعزيز الهيكلي، وتحسين التشحيم، والمراقبة الذكية لتشكيل نظام خدمة كامل لدورة الحياة بدءًا من التصميم وحتى التشغيل والصيانة، مما يساعد المستخدمين على تحقيق توجيه فعال وموثوق في ظروف التشغيل المختلفة.
